Трансміссія Honda Dio. Допуски та характеристики

Привід, варіатор, палець, ремінь, зчеплення...

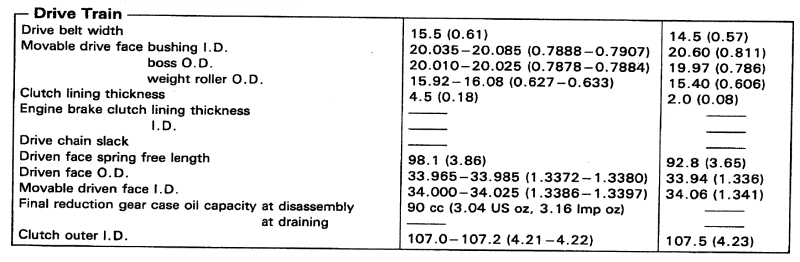

Ширина ременя (Drive belt width):

• • Норма: 15.5 мм (0.61 дюймів)
  • Граничне значення: 14.5 мм (0.57 дюймів)

Внутрішній діаметр шківа варіатора (Movable drive face bushing I.D.):

• • Норма: 20.035–20.085 мм (0.7888–0.7907 дюймів)
  • Граничне значення: 20.60 мм (0.811 дюймів)

Зовнішній діаметр пальця (втулки) варіатора (boss O.D.):

• • Норма: 20.010–20.025 мм (0.7878–0.7884 дюймів)
  • Граничне значення: 19.97 мм (0.786 дюймів)

Зовнішній діаметр роліка варіатора (boss O.D.):

• • Норма: 15.92–16.08 мм
  • Граничне значення: 15.40 мм

Товщина накладки зчеплення (Clutch lining thickness):

• • Норма: 4.5 мм (0.18 дюймів)
  • Граничне значення: 2.0 мм (0.08 дюймів)

Внутрішній діаметр барабана (колокола) зчеплення (Clutch outer I.D.):

• • Норма: 107.0–107.2 мм (4.21–4.22 дюймів)
  • Граничне значення: 107.5 мм (4.23 дюймів)

Пояснення

Ці характеристики та допуски допомагають у технічному обслуговуванні скутера Honda Dio. Дотримання цих параметрів забезпечує правильну роботу двигуна, трансмісії. При виявленні значень, що виходять за межі допустимих норм, необхідно замінити або відремонтувати відповідні компоненти.
